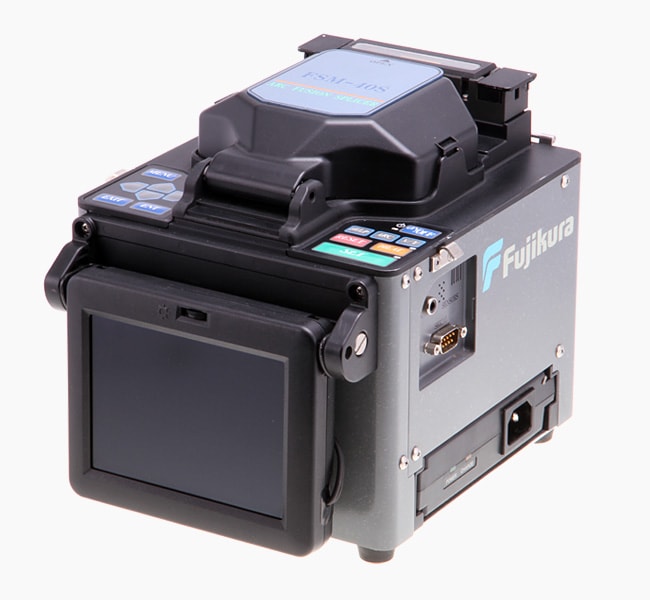

Сварочный аппарат Fujikura FSM-40S

Сварочный аппарат Fujikura FSM-40SСерия сварочных аппаратов Fujikura FSM-40S разработана специально, чтобы противостоять сложным условиям окружающей среды во время эксплуатации. Аппарат Fujikura FSM-40S имеет эргономичный дизайн и предлагает широкий набор функций. Это идеальный аппарат для всех, кто нуждается в сварке, в том числе и в полевых условиях.

Аппарат Fujikura FSM-40S предлагает все преимущества сварки волокон по сердцевине методом PAS в компактном корпусе. Аппарат Fujikura FSM-40S специально разработан для тяжелых условий эксплуатации, одной из особенностей является конструкция ветрозащитной крышки, которая позволяет сваривать волокна при скорости ветра до 15 м/с.

Сварочный аппарат Fujikura FSM-40SB имеет ту же функциональность, но печка расположена спереди, а монитор – сзади.

Особенности

  • Полностью автоматическая юстировка с оценкой потерь.
  • Автоматическая идентификация типа волокна.
  • Сварка разнородных волокон.
  • Модульная конструкция электропитания.
  • Специальная модель Fujikura FSM-40SB с обратным расположением монитора и печки.

Спецификация

Применяемые волокна SM (одномодовое), MM (многомодовое), DS (со смещенной дисперсией), NZDS (с ненулевой смещенной дисперсией), ED (легированные эрбием)
Число свариваемых волокон Одиночное волокно
Длина скола От 8 до 16 мм с диаметром покрытия 250 мкм, 16 мм (стандартно) или от 8 до 16 мм (опционально) с диаметром оболочки более 250 мкм до 1000 мкм
Средние потери на сварке 0.02 дБ для SMF, 0.01 дБ для MMF, 0.04 дБ для DSF, измерено в соответствии с ITU-T и IEC стандартами
Время сварки 18 секунд
Возвратные потери >> 60 дБ
Режимы сварки 40 программируемых пользователем режимов, 60 режимов для заводских установок
Оценка потерь на сварном соединении По деформации сердцевины, по осевому смещению сердцевины
Функция внесения потерь Создание фиксированного аттенюатора с потерями от 0.1 дБ до 16 дБ (шаг 0.1 дБ)
Хранение результатов сварки последние 2000 сварок хранятся во внутренней памяти
Отображение волокна X или Y, X и Y одновременно
Увеличение волокна 264х или 132х X и Y
Способ просмотра CCD камера и цветной ЖК-дисплей 5 дюймов
Висота, влажность и температура работы 0…3500 м над уровнем моря, 0…95% влажности, от -10 до +50˚C
Механический тест на растяжение 2 Н (стандартно), 4 Н (опция)
Печка для гильз Встроенная печка с 30-ю режимами нагрева
Длина применяемых защитных гильз 60 мм, 40 мм, серия микрогильз Fujikura
Число сварок от встраиваемой батареи 40 циклов (включая усадку) от полностью заряженной батареи BTR-05
Электропитание Автоматический выбор напряжения
переменное от 100 до 240 В с ADC-07, постоянное от 10.5 до 14 В с DCA-01, постоянное 12 В с батареей BTR-05
Защита от ветра Максимальная скорость ветра 15 м/с
Размеры 172х186х180 мм
Вес 4.4 кг (4.9 кг включая сетевой адаптер ADC-07)



Примечание: модель аппарата FSM-40S снята с производства.

Доступные к заказу аксессуары для Fujikura FSM-40S

Модель аксессуара Описание
DCA-01 Адаптер питания
ELCT1-25 Оригинальные электроды
