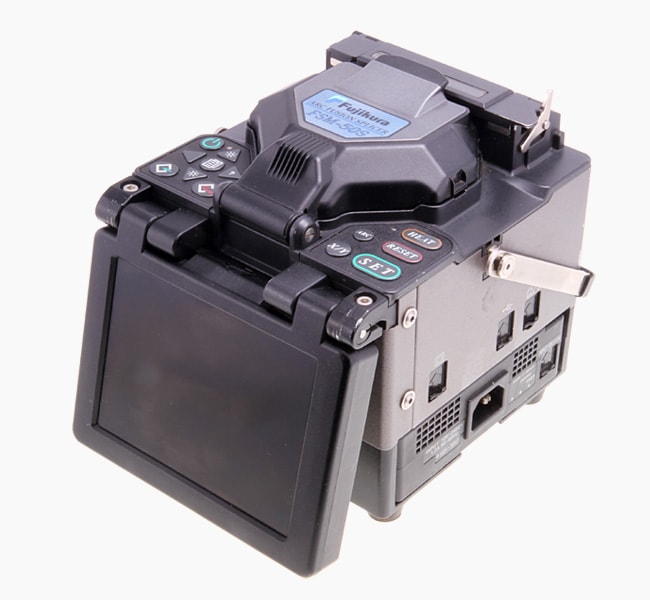

Сварочный аппарат Fujikura FSM-50S
Сварочный аппарат Fujikura FSM-50S это топ модель в линейке от мирового лидера – компании Fujikura. Fujikura FSM-50S – это самый быстрый полевой сварочный аппарат, выполняющий цикл сварка/термоусадка за 44 секунды. Аппарат имеет самые маленькие размеры в отрасли, и легендарную прочность и надежность.
Другие особенности Fujikura FSM-50S – это регулировки калибровки дуги, автоопределение типа волокна, уменьшенное количество операций. Сварочный аппарат Fujikura FSM-50S также обеспечивает возможность работы оператора с двух сторон благодаря переворачиваемому монитору.
Особенности
- Автоматическая юстировка по сердцевине волокна
- Время сварки всего 9 секунд, термоусадки – 35 секунд
- Регулировка положения монитора пользователем
- Мощная батарея на 160 циклов сварка/термоусадка
Спецификация
| Модель | Сварочный аппарат Fujikura FSM-50S |
| Применяемые волокна | SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
| Диаметр волокна | 80 - 150 мкм |
| Диаметр покрытия | От 100 до 1000 мкм |
| Длина скола | От 8 до 16 мм в покрытии 250 мкм, 16 мм в оболочке 900 мкм |
| Средние потери на сварке | 0.02 дБ для SM, 0.01 дБ для MM, 0.04 дБ для DS, 0.04 дБ для NZDS, измерено в соответствии с ITU-T и IEC стандартами |
| Время сварки | 9 секунд для стандартного одномодового волокна |
| Метод калибровки дуги | Автоматический, в режиме реального времени, по результатам предыдущей сварки в режиме AUTO, доступна функция ручной калибровки дуги |
| Режимы сварки | 40 программируемых пользователем режимов, 60 режимов для заводских установок |
| Оценка потерь на сварном соединении | По сердцевине, на основе данных юстировки с помощью двух камер |
| Хранение результатов сварки | последние 2000 сварок хранятся во внутренней памяти |
| Отображение волокна | X или Y, X и Y одновременно, положение монитора спереди или сзади с автоматическим переворотом изображения |
| Увеличение | 295х для раздельного просмотра по X и Y 147х для одновременного просмотра по X и Y |
| Способ просмотра | Две камеры с цветным ЖК-монитором 5,6 дюйма |
| Условия работы | 0…5000 м над уровнем моря, 0…95% влажности, от -10 до +50˚C |
| Механический тест на растяжение | 2 Н |
| Печка для гильз | Встроенная печка с 30-ю режимами нагрева |
| Время нагрева | 35 секунд для гильз FP-03-60 |
| Длина защитных гильз | 60 мм, 40 мм, микрогильзы |
| Число циклов сварка/нагрев от батареи | 80 циклов для батареи BTR-06(S), 160 циклов для батареи BTR-06(L) |
| Электропитание | Автоматический выбор напряжения переменное от 100 до 240 В или постоянное от 10 до 15 В с ADC-11, постоянное 13.2 В от батареи BTR-06(S)/BTR-06(L) |
| Разъемы | USB 1.1 (тип USB-B) для соединения с компьютером, Видео разъем RCA/NTSC |
| Защита от ветра | Максимальная скорость ветра 15 м/с |
| Размеры | 150х150х150 мм |
| Вес | 2,8 кг включая сетевой адаптер ADC-11 |
Примечание: модель аппарата FSM-50S снята с производства.
Доступные к заказу аксессуары для Fujikura FSM-50S
| Модель аксессуара | Описание |
| DCC-10 | Шнур для зарядки батареи |
| ACC-04 | Шнур сетевой |
| DCC-12 | Шнур питания от прикуривателя |
| DCC-13 | Шнур питания от клемм аккумулятора |
| WT-6 | Столик монтажный |
| WTS-6 | Крепеж столика монтажного |
| CC-12 | Кейс жесткий |
| ELCT2-20A | Оригинальные электроды |
