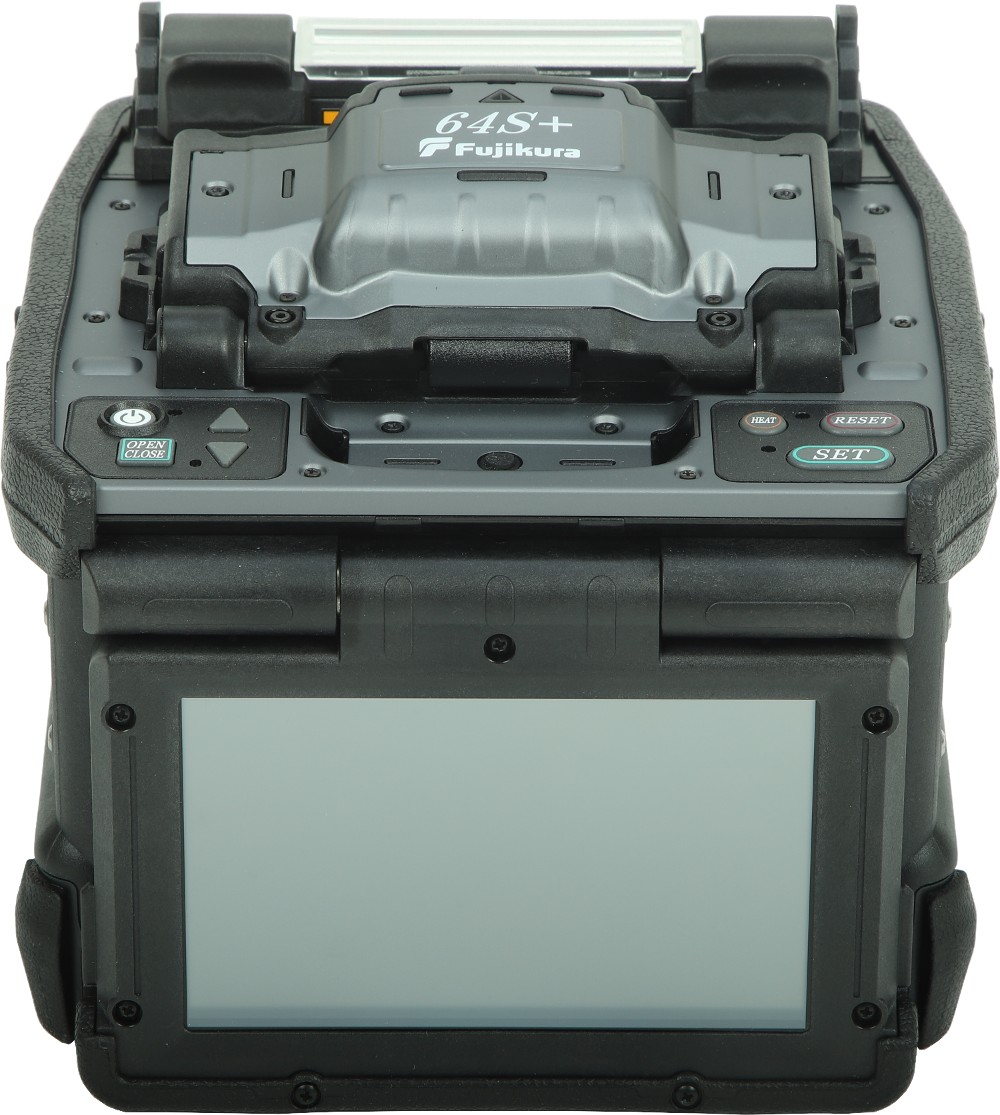

Сварочный аппарат Fujikura 64S+
Описание
Сварочный аппарат Fujikura 64S+ (64S Plus) - это новая модель, которая пришла на смену Fujikura 62S+. Аппарат Fujikura 64S+ конструктивно аналогичен модели 86S+, там используется такая же система юстировки PAS по сердцевине волокна, автоматическая ветрозащитная крышка, держатели, печка. Благодаря комплектации бюджетным скалывателем CT08, отсутствию беспроводного соединения со скалывателем и простому кейсу без многофункционального монтажного столика цена сварки получается ниже, чем 86S+. В аппарате Fujikura 64S+ (64S Plus) применяется новая технология активного контроля сварки волокна "Active Fusion Control Technology" для минимизации потерь даже при плохом качестве скола.
Особенности модели
- Фирменная юстировка PAS по сердцевине волокна
- Защита от ударов, падения и неблагоприятных условий эксплуатации;
- Ресурс работы батареи - 300 сварок и термоусадок;
- Цветной сенсорный дисплей;
- Автоматическое открытие ветрозащитной крышки, печки и прижимов волокна;
- Укомплектована скалывателем CT08;
- Цена ниже, чем на Fujikura 86S+.
Технические характеристики
| Модель | Fujikura 64S+ (64S Plus) |
| Число свариваемых волокон | Одиночное волокно |
| Применяемые волокна | Одномодовое, многомодовое; SMF (G.652), SMF (G.657), MMF (G.651), DSF (G.653), G.654, NZDSF (G.655) |
| Диаметр волокна | 80 … 150 мкм / 100 … 3000 мкм в покрытии |
| Длина скола | 5…16 мм |
| Режимы сварки | 100 |
| Потери на сварном соединении | 0,02 дБ (G.652), 0,02 дБ (G.657), 0,01 дБ (G.651), 0,04 дБ (G.653), 0,04 дБ (G.654), 0,04 дБ (G.655) |
| Возвратные потери | 60 дБ и более |
| Время сварки | 7 сек для SM-волокна (режим SM FAST) |
| Оценка потерь на сварном соединении | Есть, по сердцевине и оболочке |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора 0,1 … 15 дБ с шагом 0,1 дБ |
| Хранение результатов сварки | 20 000 сварок 100 изображений экрана |
| Просмотр места сварки | 2 камеры на цветном сенсорном ЖК-дисплее 5 дюймов |
| Увеличение места сварки | 320х для осей X и Y 200х для просмотра одновременно по осям X и Y |
| Тест на растяжение | 1,96…2,25 Н |
| Режимы термоусадки | 30 |
| Время термоусадки | 25 сек для КДЗС 60 мм |
| Применяемые КДЗС | 60 мм, 40 мм и микрогильзы Fujikura Максимальная длина гильз 66 мм |
| Автоматическая печка | Автостарт печки |
| Автоматическая ветрозащитная крышка | Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки |
| Автоматические прижимы | Автоматическое открытие одного или двух прижимов волокна после сварки, настраиваемое |
| ЖК-экран | Цветной сенсорный 5 дюймов Пластиковая защита с антибликовым покрытием Изображение автоматически переворачивается при изменении положения монитора |
| Ресурс батареи | 300 сварок и термоусадок |
| Ресурс электродов | 5000 сварок |
| Замена электродов | Самостоятельно без инструмента |
| Размеры/вес | 170х173х150 мм (без обрезиненной защиты) / 2,7 кг (с батарей) |
| Условия эксплуатации | Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95% |
| Условия хранения | Температура -40…+80˚C, влажность 0…95% |
| Интерфейсы | USB2.0 Mini B для подключения к ПК USB2.0 A для подключения внешней светодиодной подсветки 6-pin Mini-DIN для подключения термостриппера Fujikura RS02, RS03 |
| Другие особенности | Обновление ПО через компьютер Сбор статистики по сваркам, включая изображения Управление сварочным аппаратом через компьютер Выбор режима сварки по анализу типа волокна Система простого позиционирования КДЗС |
| Защита | Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
| Совместимость с подвариваемыми коннекторами | Система Fujikura Fuse Connect |
